RDF310.2/MM控制器

特点
· 用于连接开启/关闭阀门执行器、三线制开启/关闭阀门或单级压缩机的输出端子
· 三速风机控制：自动或手动
· 手动冷热模式转换或持续保持在单冷/单热模式
· 运行模式：舒适模式和保护模式
· 调试参数和控制参数可调
· 可以选择显示室内温度或室内温度设定值
· 最小和最大温度设定限值
· 以 1.0 °C 或 1.0 °F 为步长显示温度值
· 工作电压为 AC 230 V
· 安装在嵌入式矩形接线盒内，固定孔距为 60.3 mm

用途
RDF310.2/MM 用于控制单个房间和独立区域的室内温度，这些房间和区域：
· 采用两管制风机盘管进行供热或制冷
· 在 DX 型设备中采用单压缩机进行制冷
·  RDF310.2/MM 控制器能够控制：
· 三速风机
· 两管制系统中的阀门执行器，或者
· 两管制系统中的三线制球阀，或者
· DX 型设备中的单级压缩机
RDF310.2/MM 控制器适用于具备以下功能的系统：
· 持续供热模式或持续制冷模式
· 手动冷热模式转换

功能
· 在供热模式和制冷模式之间进行手动转换
· 采用内置温度传感器保持室内温度
· 利用控制器上的 按钮进行运行模式选择
· 三级风机速度控制（自动或手动）
· 用于连接两位（开启/关闭）阀门执行器、三线制（开启/关闭）阀门或单级压缩机的输出端子

应用说明

基于水的风机盘管应用 和阀门共同使用，可用于手动冷热模式转换系统或单热/单冷系统。

基于压缩机的应用  同单级压缩机共同使用，可以用于单冷或单热系统。

开启  在以下情况中，阀门或压缩机通过控制输出端子 Y11 收到开启命令：
        · 实测室内温度值比供热模式设定值低出转换偏差的一半，或者比制冷模式设定值高出转换偏差的一半，并且
        · 距离上一次完成 Y11 的关闭控制超过一分钟（最短保护时间为固定值）
关闭  在以下情况中，阀门或压缩机将通过控制输出端子 Y11 收到关闭命令：
        · 实测室内温度值比供热模式设定值高出转换偏差的一半，或者比制冷模式设定值低出转换偏差的一半，并且
        · 距离上一次完成 Y11 的开启控制超过一分钟（最短保护时间为固定值）
注意  控制输出端子 Y12 能够提供一个控制命令，该命令必定相反于输出端子 Y11 的命令，并可用于控制常开阀门。
供热 按手动冷热模式转换按钮 ，可使温控器在供热模式和制冷模式之间转换。
制冷 如果控制器被设置为“单冷”或“单热”，则模式转换功能不可用（参数 P22，模式 出厂设置为“手动转换”），屏幕上将闪烁显示“NOP”，表示目前已分别设置 持续制冷模式或持续供热模式。
最短输出  Y11 和 Y12 的最短输出开启/关闭时间为 1 分钟，即任何设定值调整或
开启 /关闭  冷热模式转换生效前需等待 1 分钟的时间。时间 (Y11, Y12)

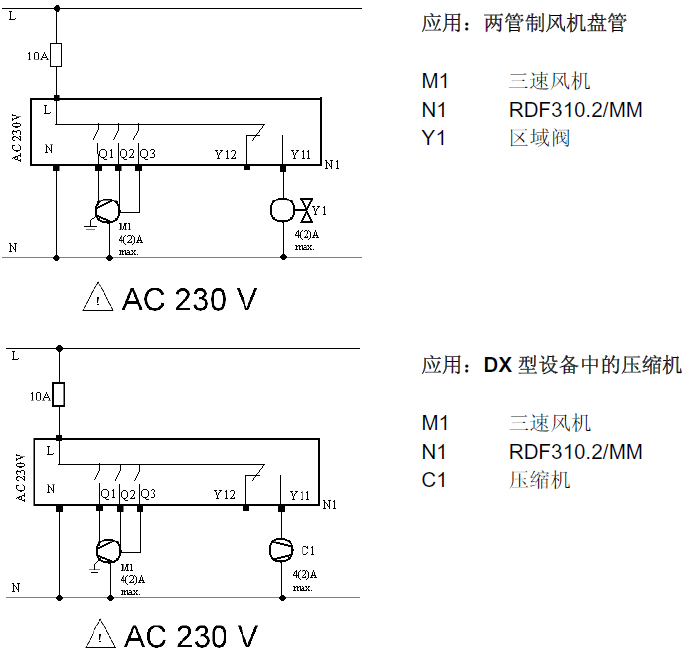

接线方式

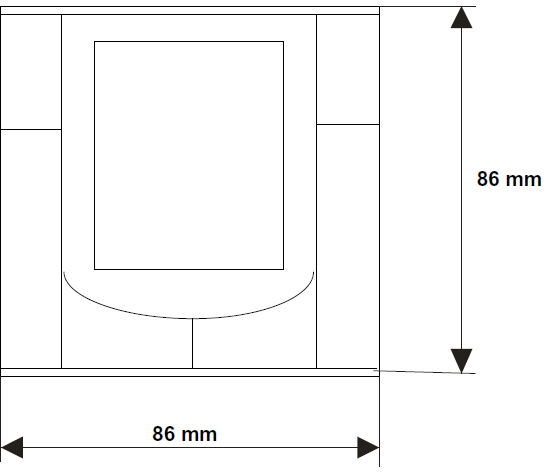

尺寸
