RDG100控制器

特点
· RDG100.. 工作电压AC 230 V, ON/OFF, 3-位或 PWM （脉冲宽度调制）控制输出
· RDG110 工作电压AC 230 V, ON/OFF 继电器 (单刀双掷)输出
· RDG140/RDG160 工作电压AC 24 V, DC 0…10 V 控制输出
· 工作模式:舒适模式、节能模式和保护模式
· 自动或手动风速控制
· 三速、单速或DC 0..10 V ECM 风机的输出(RDG160)
· 用于电子门卡、外部传感器等的三种功能输入
· 自动或手动供热/制冷模式的转换
· 可调整的调试和控制参数
· 最大和最小设定值限制
· 背光显示
RDG100T 附加特征
· 红外遥控接收器
· 带8 个可编程段的自动定时模式

用途

通过开/关或调制控制输出的风机盘管:
· 双管系统
· 双管系统+电加热
· 双管系统+散热器/地板加热
· 四管系统
· 四管系统+电加热
· 2-级加热或制冷系统
通过开/关或调制控制输出的制冷/加热吊顶 (或散热器):
· 制冷/加热吊顶
· 制冷/加热吊顶+电加热
· 制冷/加热吊顶+散热器/地板采暖
· 制冷/加热吊顶，2-级加热或制冷
直接膨胀设备中的热泵:
· 1-级加热或制冷压缩机
· 1-级加热或制冷压缩机+电加热
· 1-级加热或制冷压缩机+散热器/地板采暖
· 带换向阀的1-级加热和制冷压缩机
· 2-级加热或制冷压缩机

功能

· 通过内置温度传感器或外部温度传感器/回风温度传感器来维持室内温度
· 自动或手动冷热模式切换
· 通过DIP 开关选择应用
· 通过运行模式按钮选择运行模式
· 单速或三速或DC 0…10 V 风机控制 (自动或手动)
· 以°C 或 °F 为单位来显示当前室内温度
· 最大和 最小设定值限制
· 键盘锁 (自动或手动)
· 三种功能输入，自由选择:
– 运行模式切换触点（门卡，窗户触点等）
– 自动冷/热切换传感器
– 外部房间温度或回风温度
– 露点传感器
– 电加热的启/停
– 故障输入
· 风机优化功能，例如，风机周期运转、风机启动、取决于冷热模式的可选择风机运行、带开/关控制的系统中风机的启动延迟
· 自动冷热切换系统中2 通阀的清洗功能
· 过滤网清洗提醒功能
· 地板采暖温度限制
· 恢复出厂设置（调试参数和控制参数）
· 周制时间程序：8 个可编程时段，在舒适和节能模式间切换 (RDG100T)
· 红外遥控控制（RDG100T）

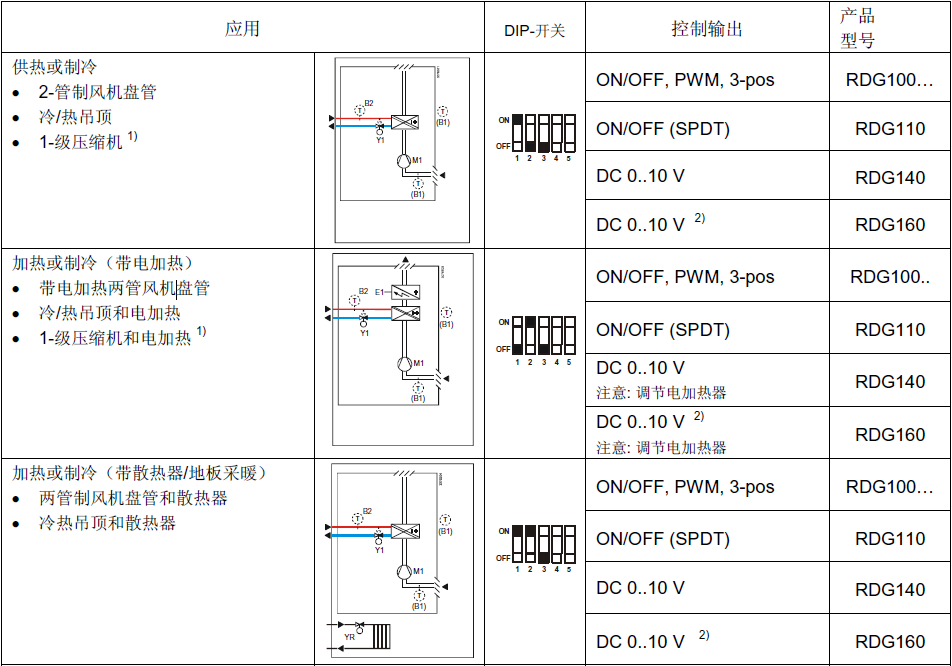

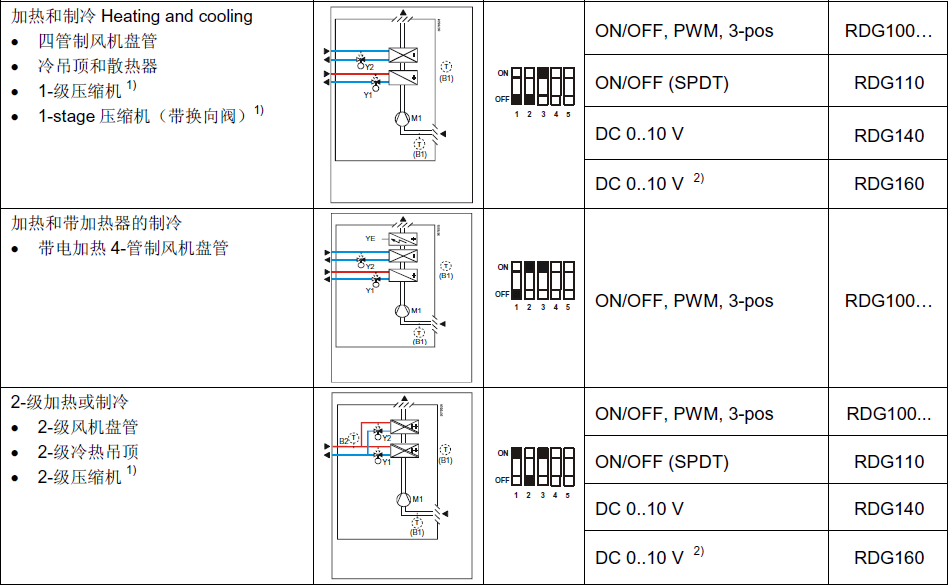

应用

温控器支持以下应用，这些应用可以通过温控器边缘的DIP 开关来进行配置。不同温控器类型会有不同输出信号：开/关输出或调解输出

1) 热泵应用被RDG110 覆盖了
2) 带ECM 风机控制DC 0..10 V

型号概览

安装注意事项
温控器可以安装在固定孔距为60.3 毫米的标准86 电气接线盒中。安装位置在墙上，不要装在墙角或书架上，不要装在窗帘后面，应尽量避免靠近热源或受到太阳辐射，安装高度距地面约1.5m。

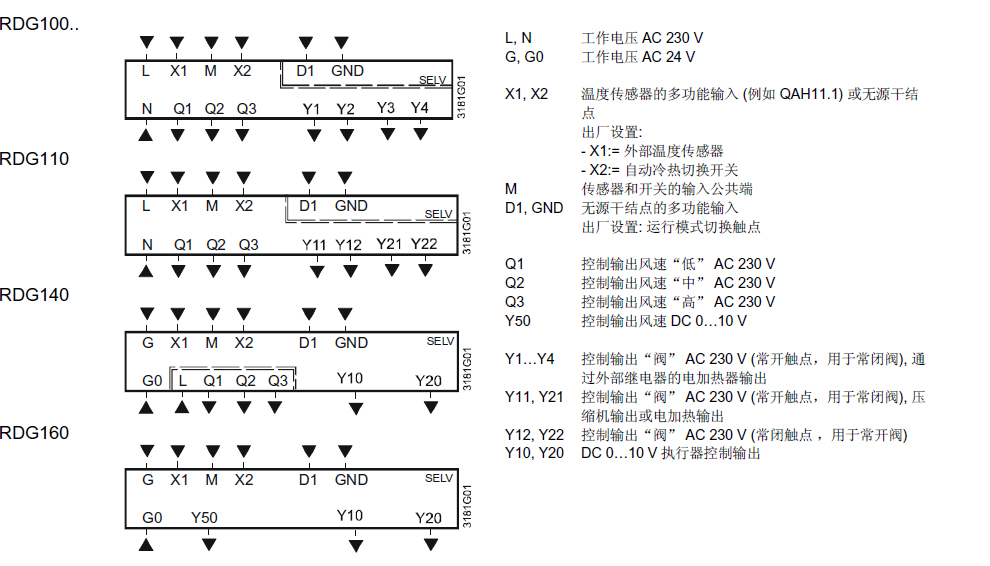

接线方式

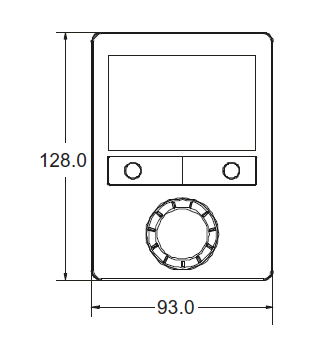

尺寸
