RWD68控制器

特点
· P及PI 响应的独立电子式通用控制器
· AC 24 V 工作电压
· 可通过应用编号选择应用程序
· 主动式输入信号的输入值段可以选择设定
· 输出值的范围和方向可以任意设定
· 两个通用输入点用于 Ni 1000, Pt 1000 的电阻温度传感器和0…10 V 信号
· 单位可设置为 °C, °F, % 或者无指定单位
· 一个模拟量输出点输出 DC 0…10 V 信号, 可以是正向或者反向
· 一个双位输出, 正向或者反向
· 一个数字量输入点用于 昼 / 夜设定切换
· 无需额外工具即可通过控制器上的按键进入或者更改所有数据
· 与电脑连接用于通过软件下载预制应用程序

用途

通用控制器主要适用于HVAC系统及制冷系统的舒适性控制。可单独安装于控制盘中或者配上 ARG62.21/ARG62.22 盒安装在管道上, 墙上以及机房内.
功能
· 控制器 独立现场控制器，带有一个正向或者反向动作的 DC 0...10 V 输出信号和一个 2位 (开 / 关) 输出信号。两位输出信号可以与模拟量输出信号相关或者不相关， 模拟量信号可以是正向输出也可以是反向输出。比例带和积分时间等参数可以调节。
· 可选辅助功能
通用输入点 X2 用于下列功能之一:
− PI 限制器功能 (绝对&相对)
− 远程设定功能
− 串级控制功能
− 设定点漂移（补偿）功能
− 冬/夏切换运行
− 最大优先权
· 数字输入点 D1 用于昼/夜设定点转换

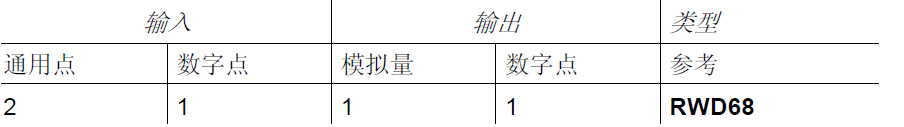

输入输出点一览表

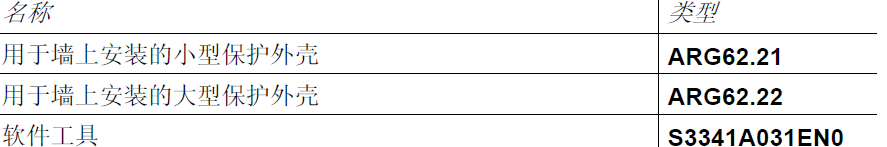

附件

安装注意事项
RWD68 可以按以下方式安装： 请遵守当地安装规范.
A 安装在 DIN 轨上 (EN 50 022-35 x 7.5) DIN轨至少要 120 mm 长
B 用2个螺丝安装在墙上
C 用标准元件从正面安装 例如：1截150 mm 长的 DIN 导轨，2 个50 mm 长的六角螺丝，垫圈和螺丝刀
D 安装在 ARG62.21/ ARG62.22 保护壳内

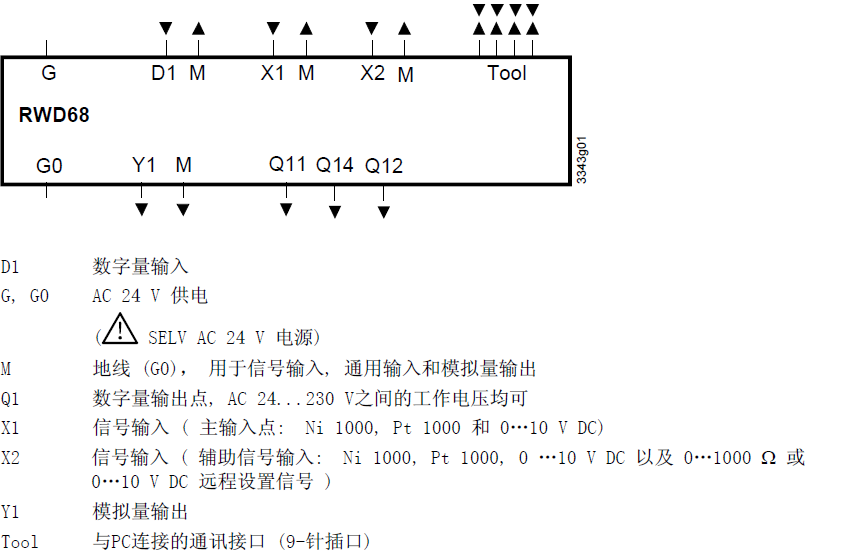

接线方式

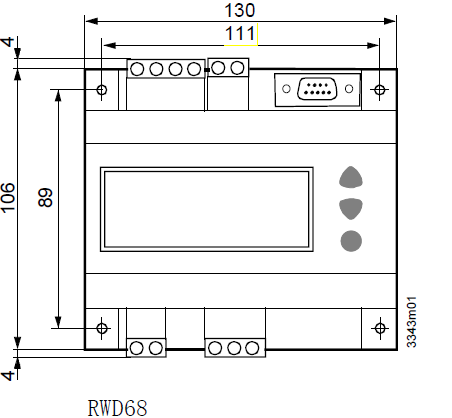

尺寸
