RWD60控制器

特点
· 带 P 或 PI 响应的独立电子通用控制器
· 工作电压为 AC 24 V
· 控制应用可以通过应用编号进行选择
· 可以选择有源输入范围
· 输出范围的限值和方向可以自由分配
· 2 个通用输入端子，用于连接 Ni 1000、Pt 1000 温度传感器和 DC 0…10 V 信号
· 可以将单位设定为 °C、°F、%，或者不指定单位
· 1 个 DC 0…10 V 调节信号输出，正作用或反作用
· 可以使用控制器上的操作按钮输入或更改所有数据，无需其他工具

用途

RWD60 通用控制器旨在供舒适度控制设备中的暖通空调和制冷系统使用。该控制器可以安装于控制柜中，或者借助 ARG62.21/ARG62.22 外壳，安装于风管内、墙壁上和机房中。
RWD60 控制器是具备双输出功能的 RWD62 控制器的简化版本，包括了 RWD62控制器的所有特性和功能，但是价格更具竞争性。RWD60 面向广阔的单回路、单输出市场。

功能

· 控制器
独立的控制器，具备 1个用于正作用或反作用的DC 0…10 V输出端子。可调节参数，包括比例带和积分操作时间。
· 可选的辅助功能
用于下列功能之一的通用输入端子 X2：
− PI 限制器功能（绝对和相对）
− 远程设定值功能
− 串级控制功能
− 设定值补偿
− 冬季/夏季运行模式
− 最高优先级

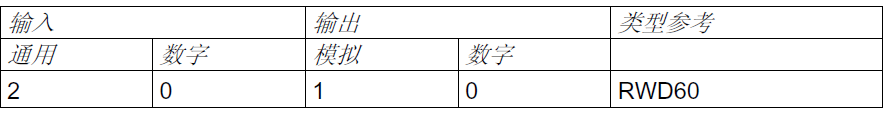

输入输出点一览表

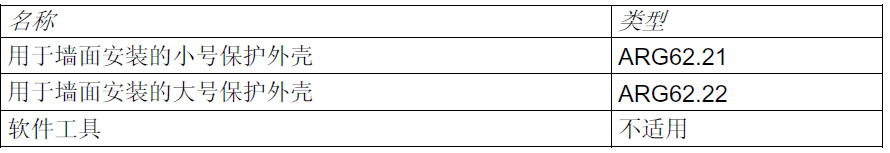

附件

安装注意事项
RWD68 可以按以下方式安装： 请遵守当地安装规范。
A 安装在 DIN 轨上 (EN 50 022-35 x 7.5) DIN轨至少要 120 mm 长
B 用2个螺丝安装在墙上
C 用标准元件从正面安装 例如：1截150 mm 长的 DIN 导轨，2 个50 mm 长的六角螺丝，垫圈和螺丝刀
D 安装在 ARG62.21/ ARG62.22 保护壳内

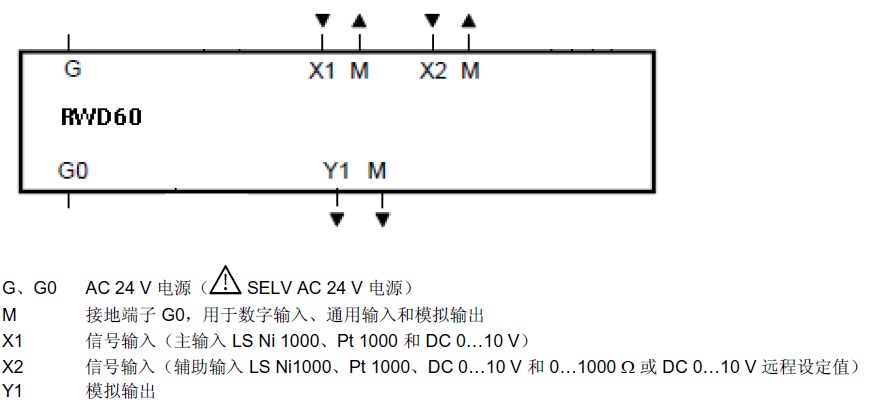

接线方式

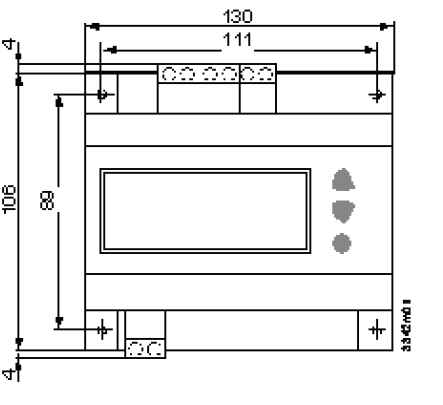

尺寸
