RWD32/RWD82控制器

特点
· P及PI 响应的独立电子式通用控制器
· AC 24 V 或220V工作电压
· 可通过应用编号选择应用程序
· 主动式输入信号的输入值段可以选择设定
· 两个通用输入点用于 Ni 1000, Pt 1000 的电阻温度传感器和0…10 V 信号
· 单位可设置为 °C, °F, % 或者无指定单位
· 一个三位输出或两个数字输出, 直接作用和反作用
· 一个日/夜转换的数字输入
· 无需额外工具即可通过控制器上的按键进入或者更改所有数据
· 与电脑连接用于通过软件下载预制应用程序

用途

通用控制器主要适用于HVAC系统及制冷系统的舒适性控制。可单独安装于控制盘中或者配上 ARG62.21/ARG62.22 盒安装在管道上, 墙上以及机房内。

功能

· 控制器 独立现场控制器带一个三位或两个两位(开/关)输出，在正作用或反作用顺序时能单独调整。 在三位操作中，控制器能显示Pl响应。
· 可选辅助功能
通用输入X2用于下列功能:
− PI 限制器功能 (绝对&相对)
− 远程设定功能
− 串级控制功能
− 设定点漂移（补偿）功能
− 冬/夏切换运行
− 最大优先权
· 数字输入点 D1 用于昼/夜设定点转换

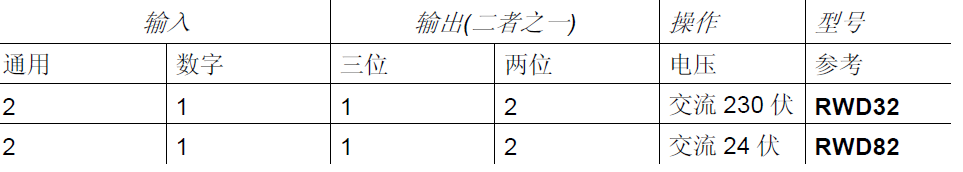

输入输出点一览表

附件

安装注意事项
RWD32和RWD82控制器可按如下方法安装: 请遵守当地安装规范。
A 装在DIN轨道(EN 50 022-35 x 7.5)上，对RWD82至少120毫米长，对 RWD32至少170毫米长。
B 用两个螺丝安装在墙上。
C 用标准元件从正面安装。 如: 1条DIN轨道，对RWD82为150毫米长，对RWD32为195毫米长，2个50毫米的六角位置标志符，若干垫圈和螺丝。
D 装在ARG62.21/ARG62.22保护壳内。

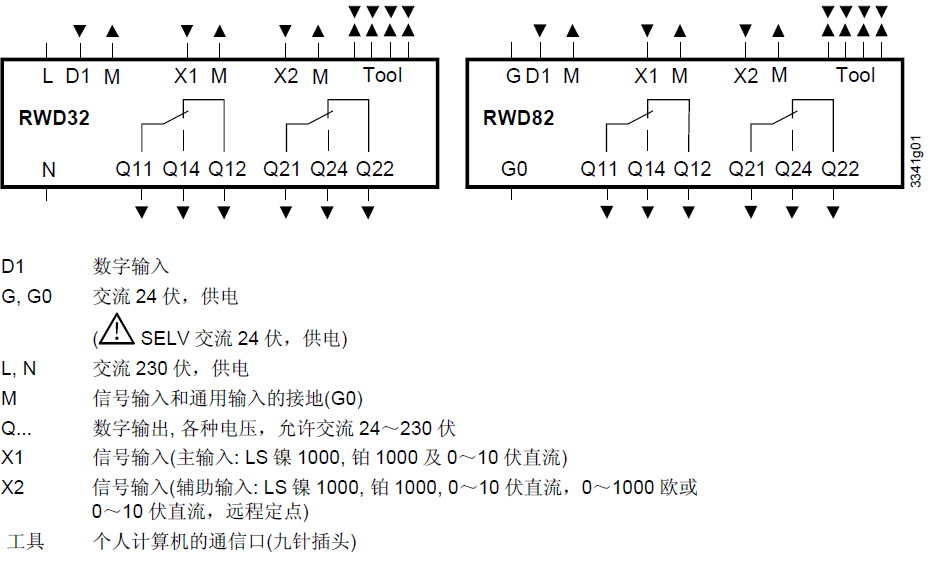

接线方式

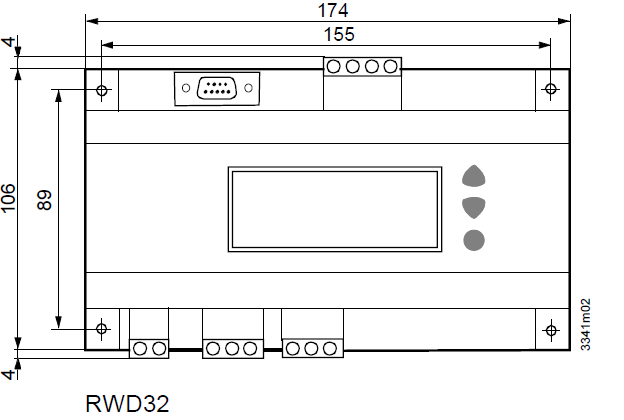

尺寸
